화재영향평가


성능위주 소방설계 및 화재영향평가는 화재역학 및 건축물의 화재 모델링의 계산과
결정론적 방법에 따라 수행하며 사고의 발생빈도와 소방설비의 신뢰성에 대해
고려하지 않지만 하나 이상의 화재시나리오를 통해 평가 및 분석에 반영합니다.


화재시나리오 평가를 위한 모델링

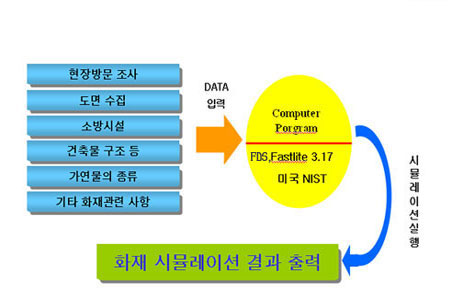

1. 화재 시뮬레이션

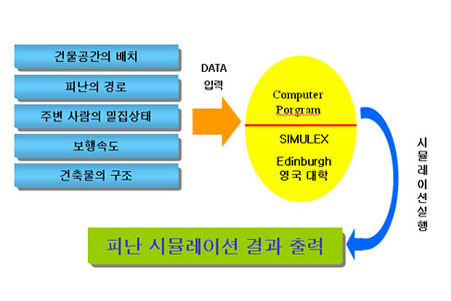

2. 피난 시뮬레이션

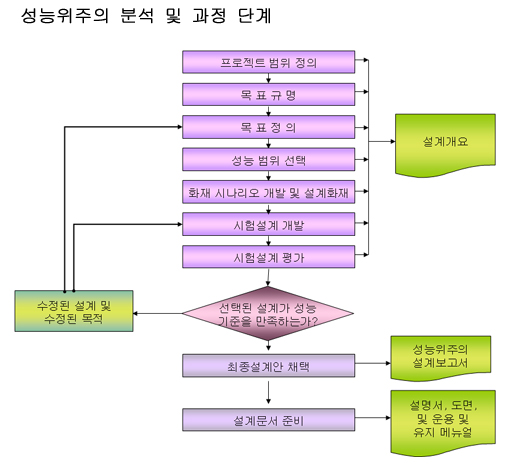

화재영향평가 절차

1. 프로젝트 범위 정의
   설계한계, 프로젝트 범위, 예산, 이해당사자 등의 범위를 정의
2. 목표규명
    인명안전, 재산보호, 업무의 연속성 제공, 화재의 환경적인 파급효과 감소 등의 목표규명
3. 목표정의
    규명된 목표가 이해 당사자의 목적을 만족하고 규정된 목표보다 더 자세하고 적합
    지속가능한 위험값을 설정
4. 성능범위 선택
    물질의 온도, 가스온도, 연기의 농도 혹은 연기의 높이, 복사열의 세기 등의 인명안정을
    위해 성능기조선택
5. 화재 시나리오 및 설계 화재
    소방시설물, 점화물, 연료의 특성과 형태, 공조, 거주자의 특성과 위치 등의 화재시의 초래할
    결과를 예측 작성하여 NFPA에서는 최소한 8개 이상의 시나리오를 작성하여야 하며
    설계화재로서 화재설정이 위험도가 적으면 잠재적으로 큰 인명 및 재산의 손실의
    위험요인이 발생하고 화재설정 위험도가 과하면 비용의 증대가 발생한다.
6. 시험설계 개발
    화재초기 및 성장, 연기전파 및 제어, 화재감지, 화재진압, 소방대운영 등의 시험설계 개발
7. 시험설계 평가
    화재시나리오와 설계화재, 성능기준에 따라서 주어진 건축물과 소방시스템 평가

   7-1. 화재시뮬레이션
     화재시뮬레이션을 위한 도구로서 FDS(Fire Dynamic Simulator)는
     Computer Fluid Dynamics(CFD) 에 의해 계산되는 소프트웨어로서
     FDS에 의해 계산된 시뮬레이션 결과는 Smokeview 프로그램에 의해
    시각화 됩니다.

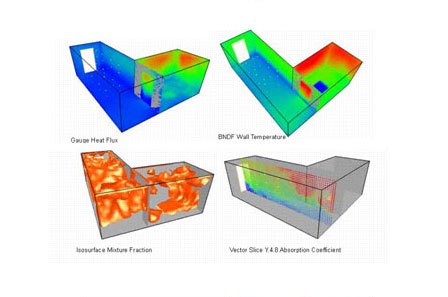

    열에 의한 온도 변화

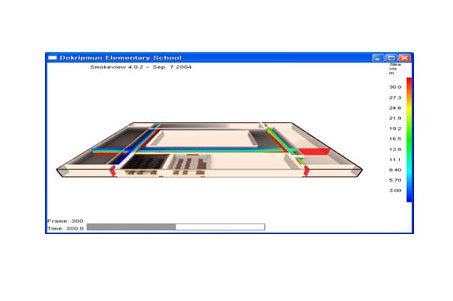

화재 분석 사례




7-2. 피난시뮬레이션
     피난시간을 계산 하는데는 수계산에 의한 Hand Calculation 방법과 시뮬레이션을
    수행하는 방법이 있으며 SFPE 핸드북에 의한 안전 피난시간은
     RSET = td + ta + to + ti + te
     (td:감지시간, ta:인지시간 to:행동시간, ti:시작시간, te:실피난시간)
    이며 Simulation 프로그램을 이용하여 피난시간, 인원등을 분석합니다.

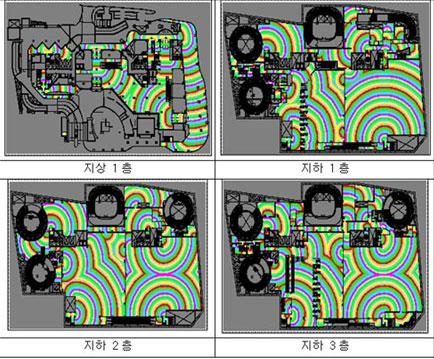

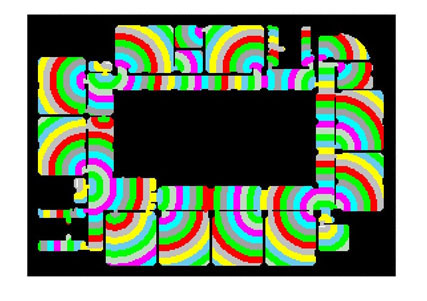

Distance Map

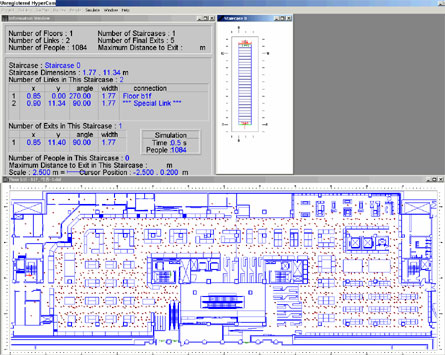

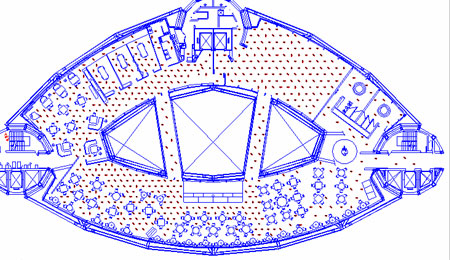

Simulex Program

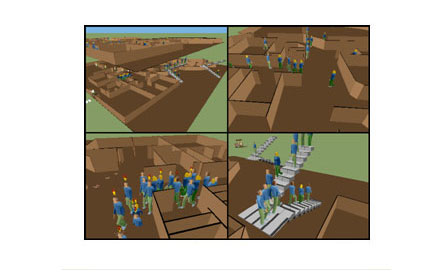

Exodus Program


8. 위험평가 및 비교
    화재시뮬레이션 및 피난시뮬레이션에 의한 결과 값을 Time-line분석에 의한 평가
9. 위험경감대책
    피난시간 절감방법, 체류가능시간 연장 방법을 고려하여 시뮬레이션을 재수행하여
    효과적인 대책 채택
10. 위험의 불확실성
    모델, 자료, 분석등의 불확실성에 대한 고려와 평가를 통해 수행결과의 신뢰성 극대화
11. 화재영향 평가 보고서
    전단계 내용 및 시방서, 도면, 운전과 유지관리 메뉴얼 및 시험기준등 포함
