1. |
설치목적 |
|
|
|
1) |
평시에도
유도등을 상시 점등시켜야 하는 불합리한 점을 개선. |
|
|
|
|
2) |
에너지
절감. |
|
|
|
|
3) |
등기구의
수명 연장. |
|
|
|
|
|
2. |
조건 |
|
|
|
1) |
소등시에는
비상전원용 축전지는 상시 충전상태를 유지할 것. |
|
|
|
|
2) |
화재
및 소방시설 작동 등의 비상시에는 자동으로 점등될 것. |
|
|
|
|
3) |
상용전원
및 단선시 자동절환 및 점등될 것. |
|
|
|
|
|
3. |
결선 |
|
|
|
1) |
평소에는
점등선에 점멸기를 설치하여 소등상태로 사용하나 축전지에는 상시 충전상태를 유 지하고 있다. |
|
|
|
|
2) |
화재시
수신기의 입력신호에 따라 유도등용 분전반내 릴레이가 동작되어 점등선의 릴레이가 동작 되고
점등선의 릴레이가 자동 투입하여 각층의 유도등이 점등하게 된다.
|
|
|
|
|
|
4. |
3선식 배선시 점등조건 |
|
|
|
1)
감지기 또는 발신기가 작동될 때
2) 정전 또는 전원선이 단선될 때
3) 방재실에서 수동으로 점등할 때
4) 자동소화설비가 작동될 경우 |
|

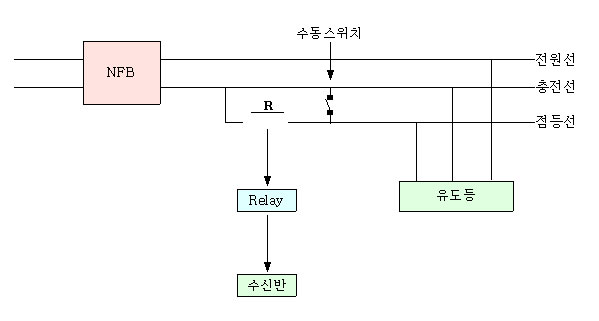

유도동 3선식 배선
