1. |
개요 |
|
|
| - |
지붕 개구부를 통한 연기와 Hot Gas의 신속한 배출을 돕고 실내의 연기와 Hot Gas의 확산을
방지하여 배출효과를 줄이기 위해 설치한 일종의 방해막이다. |
|
|
|
|
|
2. |
작동원리 |
|
|

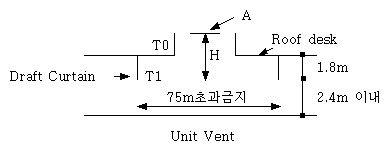

그림에서 일반적으로
1)T0와 T1의 온도차가 클수록
2)H(배출높이)가 클수록
3)배출면적(A)이 클수록 배출효과가 증가한다.
Draft
Curtain을 곁들인 지붕배출은 Stack Height를 증가시키고 배출효과를 높인다 할 수
있다
|
|
|
|
|
3. |
설치기준 |
|
|
1)Curtain은
1.8m 아래에 설치하되 바닥으로부터 2.4m이내
2)Curtain Board는 75m 이내, 구획면적은 5,000㎡ 이내
3)바닥면적 30㎡당 1㎡의 배출면적 |
|
Draft Curtain
